Enlight 2100

Το ENLIGHT 2100 της TIMPEL είναι ένα προηγμένο σύστημα Τομογραφίας Ηλεκτρικής Εμπέδησης (Electrical Impedance Tomography – EIT), σχεδιασμένο για χρήση δίπλα στον ασθενή, το οποίο απεικονίζει σε πραγματικό χρόνο την περιφερειακή κατανομή του αερισμού στους πνεύμονες και υποστηρίζει την αξιολόγηση της πνευμονικής αιμάτωσης.

Στους ασθενείς που υποβάλλονται σε μηχανικό αερισμό, οι συμβατικές μετρήσεις παρέχουν σημαντικές πληροφορίες για τη συνολική αναπνευστική λειτουργία, δεν αποτυπώνουν όμως πάντα με επαρκή λεπτομέρεια τον τρόπο με τον οποίο κατανέμεται ο αερισμός στις διαφορετικές περιοχές των πνευμόνων. Το ENLIGHT 2100 προσθέτει αυτή την περιφερειακή διάσταση, μετατρέποντας τις μετρήσεις ηλεκτρικής εμπέδησης σε δυναμικές εικόνες που βοηθούν τους επαγγελματίες υγείας να παρακολουθούν τη συμπεριφορά των πνευμόνων και να αξιολογούν την ανταπόκρισή τους στις παρεμβάσεις μηχανικού αερισμού.

Συνδυάζοντας απεικόνιση των πνευμόνων σε πραγματικό χρόνο, αναπνευστικές κυματομορφές, χάρτες κατανομής και εξειδικευμένα εργαλεία κλινικής ανάλυσης, το ENLIGHT 2100 υποστηρίζει μια πιο εξατομικευμένη προσέγγιση στην αναπνευστική αξιολόγηση, με βάση περισσότερα διαθέσιμα δεδομένα.

Το σύστημα προορίζεται για χρήση σε περιβάλλοντα εντατικής θεραπείας, σε ενήλικες, παιδιά και νεογνά που λαμβάνουν ελεγχόμενο ή υποβοηθούμενο μηχανικό αερισμό, με τη χρήση της κατάλληλης ηλεκτροδιακής ζώνης για κάθε ασθενή.

Με το ENLIGHT 2100, η περιφερειακή παρακολούθηση των πνευμόνων μεταφέρεται στο κρεβάτι του ασθενούς, προσφέροντας στους επαγγελματίες υγείας μια πιο λεπτομερή εικόνα της αναπνευστικής λειτουργίας, συμπληρωματικά προς τις συμβατικές μετρήσεις.

Τα βασικά πλεονεκτήματα του ENLIGHT 2100

1. Απεικόνιση της κατανομής του αερισμού σε πραγματικό χρόνο

Το ENLIGHT 2100 δημιουργεί δυναμικές εικόνες των μεταβολών της ηλεκτρικής εμπέδησης σε μια εγκάρσια τομή του θώρακα. Με χρονική ανάλυση 50 καρέ ανά δευτερόλεπτο, παρέχει συνεχή οπτική πληροφόρηση για την κατανομή του αερισμού στις διαφορετικές περιοχές των πνευμόνων.

Δίνει τη δυνατότητα στον γιατρό να αξιολογεί την κατανομή του αερισμού, να εντοπίζει περιφερειακές ασυμμετρίες και να παρατηρεί τις μεταβολές που σχετίζονται με τις παρεμβάσεις μηχανικού αερισμού.  Η απεικόνιση των διαφορών μεταξύ των περιοχών στον πνεύμονα, προσφέρει μια επιπλέον διάσταση στην αξιολόγηση της αναπνευστικής λειτουργίας, συμπληρώνοντας τις πληροφορίες της συμβατικής παρακολούθησης.

2. Εξατομικευμένη αξιολόγηση του μηχανικού αερισμού

Κάθε ασθενής έχει διαφορετικές ανάγκες και διαφορετική ανταπόκριση στον αερισμό.

Η αναπνευστική μηχανική και η ανταπόκριση στον μηχανικό αερισμό μπορεί να διαφέρουν σημαντικά από ασθενή σε ασθενή, αλλά και μεταξύ διαφορετικών περιοχών των ίδιων πνευμόνων.

Το ENLIGHT 2100 παρέχει περιφερειακές πληροφορίες που βοηθούν τον κλινικό να διερευνήσει αυτές τις διαφορές και να αξιολογήσει τον τρόπο με τον οποίο ανταποκρίνονται οι πνεύμονες στις μεταβολές της αναπνευστικής υποστήριξης.

Συνδυάζοντας τις δυναμικές εικόνες με δείκτες κατανομής του αερισμού, περιφερειακές μετρήσεις και αναπνευστικές παραμέτρους, υποστηρίζει την αξιολόγηση διαφορετικών στρατηγικών αερισμού, λαμβάνοντας υπόψη την κλινική εικόνα κάθε ασθενούς.

3. Μη επεμβατική απεικόνιση χωρίς ιοντίζουσα ακτινοβολία

Παρακολούθηση της περιφερειακής λειτουργίας των πνευμόνων χωρίς ιοντίζουσα ακτινοβολία.

Το ENLIGHT 2100 αξιοποιεί την ην Τομογραφία Ηλεκτρικής Εμπέδησης (EIT), μια μη επεμβατική τεχνική απεικόνισης που δεν χρησιμοποιεί ιοντίζουσα ακτινοβολία.

Μια ειδικά σχεδιασμένη ζώνη με ηλεκτρόδια τοποθετείται γύρω από τον θώρακα του ασθενούς και εφαρμόζει ηλεκτρικό ρεύμα χαμηλής έντασης και υψηλής συχνότητας. Το σύστημα καταγράφει τις μεταβολές της ηλεκτρικής εμπέδησης και τις επεξεργάζεται, δημιουργώντας εικόνες της περιφερειακής κατανομής του αερισμού.

Η τεχνολογία αυτή επιτρέπει την παρακολούθηση δίπλα στον ασθενή και την επαναλαμβανόμενη αξιολόγηση των μεταβολών της πνευμονικής λειτουργίας, χωρίς να απαιτείται απεικονιστική εξέταση με ιοντίζουσα ακτινοβολία για κάθε επιμέρους αξιολόγηση.

4. Περιφερειακή αξιολόγηση κατά την τιτλοποίηση της PEEP

Αξιολογήστε τη σχέση μεταξύ κυψελιδικής σύμπτωσης και υπερδιάτασης.

Το εργαλείο PEEP Titration παρέχει πληροφορίες για την περιφερειακή ανταπόκριση των πνευμόνων κατά τη διαδικασία τιτλοποίησης της θετικής τελοεκπνευστικής πίεσης (PEEP).

Υποστηρίζει την αξιολόγηση των μεταβολών στην κατανομή του αερισμού, στη συμμόρφωση του αναπνευστικού συστήματος, στην κυψελιδική σύμπτωση και στην υπερδιάταση.

Το σύστημα ανιχνεύει αυτόματα τις μεταβολές της PEEP και παρουσιάζει περιφερειακά και αθροιστικά δεδομένα, διευκολύνοντας την αξιολόγηση διαφορετικών επιπέδων πίεσης.

Η απεικόνιση της κατανομής αυτών των φαινομένων στις διαφορετικές περιοχές των πνευμόνων βοηθά τον κλινικό να εξετάσει τις επιδράσεις των επιλεγμένων ρυθμίσεων και να αξιολογήσει πιο εξατομικευμένα την ανταπόκριση του ασθενούς.

5. Αναγνώριση ασυγχρονιών ασθενούς–αναπνευστήρα

Πληρέστερη εικόνα της αλληλεπίδρασης μεταξύ ασθενούς και αναπνευστήρα.

Οι ασυγχρονίες μεταξύ ασθενούς και αναπνευστήρα δεν είναι πάντοτε εύκολο να αναγνωριστούν μόνο από τις συμβατικές αναπνευστικές κυματομορφές.

Το ENLIGHT 2100 διαθέτει το εργαλείο Asynchrony Tool, το οποίο υποστηρίζει την αναγνώριση και την ποσοτικοποίηση συγκεκριμένων συμβάντων, όπως το double triggering και το reverse triggering.

Παρέχει επίσης πληροφορίες για το breath stacking, δηλαδή τη διαδοχική χορήγηση αναπνεόμενων όγκων, συμπεριλαμβανομένου του όγκου που σχετίζεται με τους διαδοχικούς αναπνευστικούς κύκλους, εκφρασμένου σε mL/kg.

Οι προβολές πραγματικού χρόνου και οι συνοπτικές αναλύσεις βοηθούν τον κλινικό να εξετάσει τη συχνότητα εμφάνισης αυτών των συμβάντων και τη σημασία τους για την αναπνευστική υποστήριξη του ασθενούς.

6. Αξιολόγηση της σχέσης αερισμού–αιμάτωσης (V/Q)

Κατανοήστε τη σχέση μεταξύ της περιφερειακής κατανομής του αερισμού και της πνευμονικής αιμάτωσης.

Το εργαλείο V/Q παρέχει πληροφορίες για την περιφερειακή κατανομή της πνευμονικής αιμάτωσης και τη σχέση της με τον αερισμό.

Μέσω ειδικής διαδικασίας αξιολόγησης, το σύστημα δημιουργεί χάρτη πνευμονικής αιμάτωσης και τον χάρτη σύζευξης αερισμού–αιμάτωσης (V/Q Coupling Map), βοηθώντας τον κλινικό να διερευνήσει περιοχές στις οποίες ο αερισμός και η αιμάτωση δεν αντιστοιχούν μεταξύ τους.

Οι πληροφορίες αυτές μπορούν να συμβάλουν στην αξιολόγηση διαταραχών της ανταλλαγής αερίων και να υποστηρίξουν την περαιτέρω κλινική διερεύνηση και την αξιολόγηση στοχευμένων παρεμβάσεων.

Το V/Q Tool έχει συγκεκριμένες προϋποθέσεις εφαρμογής και δεν ενδείκνυται για νεογνικούς και παιδιατρικούς ασθενείς. Η χρήση του πρέπει να γίνεται σύμφωνα με τις οδηγίες του κατασκευαστή και τα εφαρμοζόμενα κλινικά πρωτόκολλα.

7. Παρακολούθηση τάσεων και διαχρονική ανάλυση

Αξιολογήστε τι έχει αλλάξει και πώς ανταποκρίνεται ο ασθενής στον χρόνο.

Η οθόνη Trends επιτρέπει την ανασκόπηση των καταγεγραμμένων δεδομένων, τη σύγκριση επιλεγμένων χρονικών σημείων και τη διερεύνηση μεταβολών στην περιφερειακή κατανομή του αερισμού και στην αναπνευστική μηχανική.

Με δυνατότητα ανάλυσης διαθέσιμων δεδομένων τάσεων για διάστημα έως 48 ωρών, το ENLIGHT 2100 υποστηρίζει την αναδρομική αξιολόγηση της αναπνευστικής πορείας του ασθενούς και της ανταπόκρισής του στις κλινικές παρεμβάσεις.

Η καταγραφή συμβάντων και η γραφική απεικόνιση βοηθούν στη συσχέτιση των μεταβολών των παραμέτρων με σημαντικά κλινικά γεγονότα, προσφέροντας μια πιο οργανωμένη εικόνα της εξέλιξης του ασθενούς.

8. Συνδυασμός περιφερειακής απεικόνισης και αναπνευστικής μηχανικής

Συμπληρωματικές πληροφορίες σε ένα ενιαίο περιβάλλον παρακολούθησης.

Το ENLIGHT 2100 συνδυάζει τις εικόνες των πνευμόνων με αναπνευστικές μετρήσεις και κυματομορφές στην ίδια οθόνη.

Όταν ο ειδικός αισθητήρας ροής είναι σωστά τοποθετημένος και πληρούνται οι απαιτούμενες συνθήκες μέτρησης, το σύστημα μπορεί να παρουσιάζει τις καμπύλες πίεσης, ροής και όγκου των αεραγωγών παράλληλα με τα δεδομένα EIT.

Ανάλογα με τη λειτουργία αερισμού και τις συνθήκες μέτρησης, μπορεί επίσης να εμφανίζονται παράμετροι όπως η οδηγούσα πίεση (driving pressure), η κυψελιδική πίεση plateau, η αυτόματη PEEP (auto-PEEP), η ενδοτικότητα του αναπνευστικού συστήματος και οι αντιστάσεις των αεραγωγών.

Η συνδυασμένη παρουσίαση επιτρέπει την αξιολόγηση της περιφερειακής κατανομής του αερισμού σε συνάρτηση με τις παραμέτρους της αναπνευστικής μηχανικής.

Η τεχνολογία πίσω από το ENLIGHT 2100

Τομογραφία Ηλεκτρικής Εμπέδησης (Electrical Impedance Tomography – EIT)

Η Τομογραφία Ηλεκτρικής Εμπέδησης είναι μια τεχνική απεικόνισης που καταγράφει μεταβολές της ηλεκτρικής εμπέδησης μέσω ηλεκτροδίων τοποθετημένων γύρω από το σώμα.

Στους πνεύμονες, η είσοδος και η έξοδος του αέρα κατά την αναπνοή μεταβάλλουν τις ηλεκτρικές ιδιότητες των ιστών του θώρακα. Το ENLIGHT 2100 καταγράφει αυτές τις μεταβολές και, μέσω ειδικά σχεδιασμένων αλγορίθμων, δημιουργεί δυναμικές εικόνες που αποτυπώνουν τις αλλαγές στην περιφερειακή κατανομή του αερισμού.

Το σύστημα λειτουργεί με συχνότητα ηλεκτρικού ρεύματος 125 kHz και παρέχει 50 πραγματικά καρέ ανά δευτερόλεπτο, προσφέροντας υψηλή χρονική ανάλυση για την παρατήρηση της αναπνευστικής δυναμικής.

Σε αντίθεση με τις απεικονιστικές τεχνικές που βασίζονται στην ιοντίζουσα ακτινοβολία, η EIT προσφέρει μια μη επεμβατική προσέγγιση για την παρακολούθηση της περιφερειακής πνευμονικής λειτουργίας δίπλα στον ασθενή.

Πώς λειτουργεί το ENLIGHT 2100

1. Τοποθέτηση της ζώνης

Η κατάλληλη ζώνη με ηλεκτρόδια τοποθετείται γύρω από τον θώρακα του ασθενούς, σύμφωνα με τις οδηγίες εφαρμογής και τις διαστάσεις του.

2. Καταγραφή ηλεκτρικών σημάτων

Μέσω των ενσωματωμένων ηλεκτροδίων εφαρμόζεται ηλεκτρικό ρεύμα χαμηλής έντασης και καταγράφονται οι μεταβολές της ηλεκτρικής εμπέδησης.

3. Ανασύνθεση της εικόνας

Τα σήματα επεξεργάζονται και μετατρέπονται σε δυναμικές εικόνες και χάρτες που απεικονίζουν την περιφερειακή κατανομή του αερισμού.

4. Κλινική αξιολόγηση

Οι εικόνες, οι αριθμητικές παράμετροι και οι αναπνευστικές κυματομορφές παρέχουν συμπληρωματικές πληροφορίες για την αξιολόγηση από κατάλληλα εκπαιδευμένο επαγγελματία υγείας.

5. Παρακολούθηση και ανασκόπηση

Η καταγραφή δεδομένων, οι τάσεις και οι αναφορές επιτρέπουν τη σύγκριση διαφορετικών χρονικών σημείων και την αξιολόγηση των μεταβολών μετά από κλινικές παρεμβάσεις.

Κλινικά εργαλεία και λειτουργίες

Το ENLIGHT 2100 συνδυάζει διαφορετικά εργαλεία ανάλυσης σε ένα σύστημα παρακολούθησης δίπλα στον ασθενή. Η διαθεσιμότητα ορισμένων λειτουργιών εξαρτάται από τη διαμόρφωση της συσκευής και τις ισχύουσες εγκρίσεις.

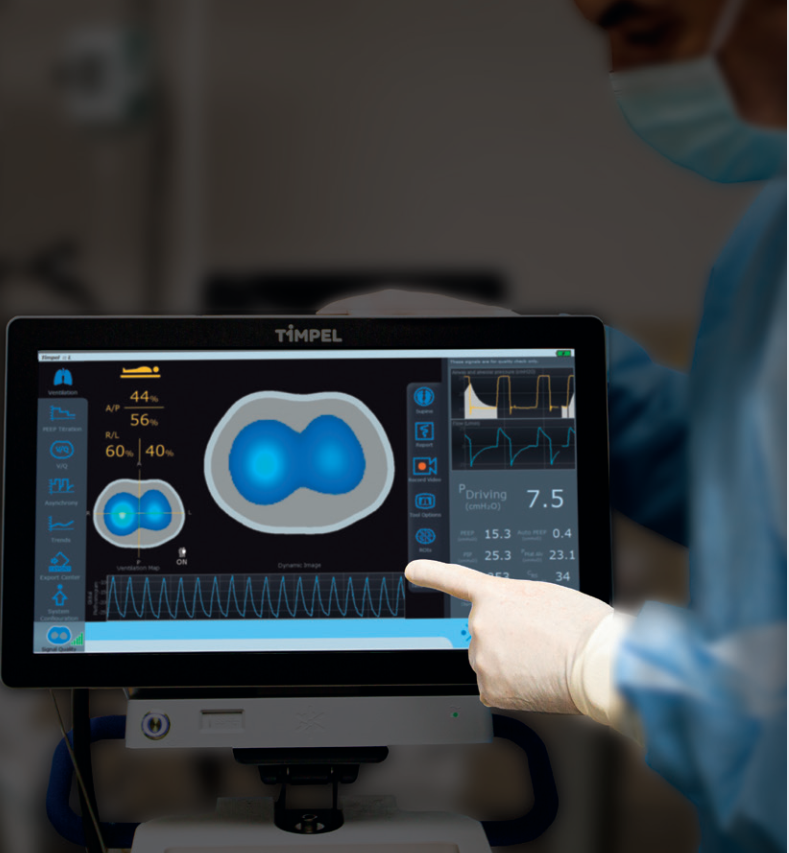

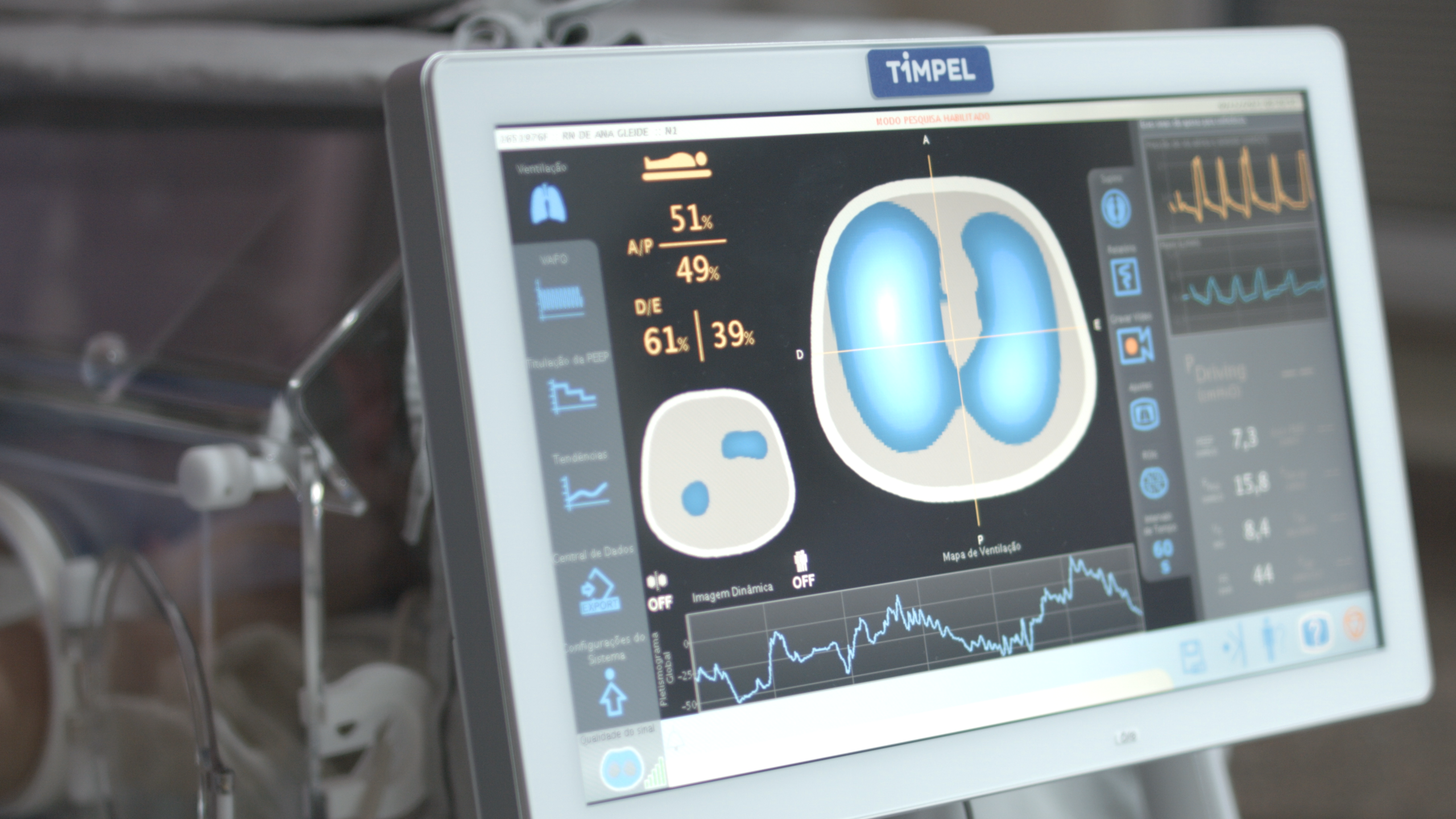

Ventilation Screen – Οθόνη αερισμού

Η οθόνη αερισμού αποτελεί το βασικό περιβάλλον απεικόνισης της περιφερειακής κατανομής του αερισμού.

Περιλαμβάνει:

• Dynamic Image – Δυναμική εικόνα: Απεικόνιση σε πραγματικό χρόνο των μεταβολών της ηλεκτρικής εμπέδησης στην εγκάρσια τομή του θώρακα.
• Ventilation Map – Χάρτης αερισμού: Απεικόνιση της περιφερειακής κατανομής του αερισμού κατά τον αναπνευστικό κύκλο, με συνοδευτικές αριθμητικές παραμέτρους.
• Plethysmogram – Πληθυσμογράφημα: Κυματομορφή που αποτυπώνει τις μεταβολές της εμπέδησης συνολικά ή σε επιλεγμένες περιοχές ενδιαφέροντος.
• Ventilation Distribution Ratios – Δείκτες κατανομής αερισμού: Αριθμητικά δεδομένα για την αξιολόγηση της κατανομής του αερισμού στις διαφορετικές πνευμονικές περιοχές.
• Regional Analysis – Περιφερειακή ανάλυση: Αξιολόγηση διαφορών στην κατανομή του αερισμού μεταξύ επιλεγμένων περιοχών.
• Patient Positioning – Θέση ασθενούς: Προσαρμογή της απεικόνισης ανάλογα με την πρηνή ή την ύπτια θέση του ασθενούς.
• Event Marking – Καταγραφή συμβάντων: Καταχώριση σημαντικών συμβάντων και αλλαγών θέσης για μεταγενέστερη ανάλυση.

Οι λειτουργίες αυτές βοηθούν τον κλινικό να παρακολουθεί τις περιφερειακές μεταβολές και να συγκρίνει τα πρότυπα αερισμού υπό διαφορετικές κλινικές συνθήκες.

Αναπνευστικές παράμετροι και αισθητήρας ροής

Το ENLIGHT 2100 διαθέτει ειδικό αισθητήρα ροής, ο οποίος μπορεί να χρησιμοποιηθεί με αναπνευστήρες διαφορετικών κατασκευαστών.

Ο αισθητήρας παρέχει αναπνευστικές μετρήσεις και κυματομορφές που συμπληρώνουν τα δεδομένα που λαμβάνονται μέσω της Τομογραφίας Ηλεκτρικής Εμπέδησης (EIT).

Ανάλογα με τη λειτουργία αερισμού, την ποιότητα του σήματος και τις συνθήκες μέτρησης, μπορούν να εμφανίζονται:

• Θετική τελοεκπνευστική πίεση (PEEP)
• Μέγιστη πίεση αεραγωγών
• Αναπνεόμενος όγκος (tidal volume)
• Αναπνευστική συχνότητα
• Οδηγούσα πίεση (driving pressure)
• Κυψελιδική πίεση plateau
• Αυτόματη PEEP (auto-PEEP)
• Ενδοτικότητα του αναπνευστικού συστήματος
• Αντιστάσεις αεραγωγών
• Κυματομορφές πίεσης, ροής και όγκου των αεραγωγών

Ορισμένες υπολογιζόμενες παράμετροι είναι διαθέσιμες μόνο κατά τους ελεγχόμενους αναπνευστικούς κύκλους και εφόσον πληρούνται οι σχετικές προϋποθέσεις μέτρησης.

Η ταυτόχρονη απεικόνιση της αναπνευστικής μηχανικής και των δεδομένων εμπέδησης βοηθά τον κλινικό να αξιολογεί τόσο τις συνολικές αναπνευστικές παραμέτρους όσο και την περιφερειακή κατανομή του αερισμού.

PEEP Titration Tool – Εργαλείο τιτλοποίησης PEEP

Το εργαλείο PEEP Titration υποστηρίζει την αξιολόγηση της περιφερειακής ανταπόκρισης των πνευμόνων κατά την τιτλοποίηση της θετικής τελοεκπνευστικής πίεσης.

Παρέχει πληροφορίες σχετικά με:

• Την περιφερειακή και αθροιστική κυψελιδική σύμπτωση
• Την περιφερειακή και αθροιστική υπερδιάταση
• Την ενδοτικότητα του αναπνευστικού συστήματος
• Τις μεταβολές στην περιφερειακή κατανομή του αερισμού
• Την ανταπόκριση των πνευμόνων σε διαφορετικά επίπεδα PEEP
• Τη γραφική ανάλυση και τις αναφορές της διαδικασίας τιτλοποίησης

Η αυτόματη ανίχνευση των μεταβολών της PEEP διευκολύνει την καταγραφή και την ανάλυση της διαδικασίας.

Παρουσιάζοντας περιφερειακές πληροφορίες σε συνδυασμό με αθροιστικές μετρήσεις, το εργαλείο βοηθά στην αξιολόγηση της σχέσης μεταξύ της στρατολόγησης κυψελίδων, της σύμπτωσης και της υπερδιάτασης κατά τη διάρκεια του χειρισμού.

Το εργαλείο παρέχει πρόσθετα δεδομένα για την κλινική αξιολόγηση. Δεν καθορίζει αυτόματα την τιμή PEEP που πρέπει να εφαρμοστεί στον ασθενή.

Asynchrony Tool – Εργαλείο ασυγχρονιών

Το Asynchrony Tool υποστηρίζει την αξιολόγηση συγκεκριμένων συμβάντων που σχετίζονται με την αλληλεπίδραση ασθενούς–αναπνευστήρα.

Οι λειτουργίες του περιλαμβάνουν:

• Αναγνώριση double triggering
• Αναγνώριση reverse triggering
• Ποσοτικοποίηση των ανιχνευόμενων ασυγχρονιών
• Αξιολόγηση του breath stacking
• Εκτίμηση του όγκου των διαδοχικών αναπνευστικών κύκλων σε mL/kg
• Απεικόνιση σε πραγματικό χρόνο και συνοπτική ανάλυση

Οι πληροφορίες που παρέχονται βοηθούν τον κλινικό να διερευνήσει τις ασυγχρονίες και να αξιολογήσει τη συχνότητα εμφάνισής τους στο πλαίσιο της αναπνευστικής συμπεριφοράς του ασθενούς.

V/Q Tool – Εργαλείο αξιολόγησης αερισμού–αιμάτωσης

Το V/Q Tool επεκτείνει την περιφερειακή αξιολόγηση πέρα από τον αερισμό, παρέχοντας πληροφορίες για την πνευμονική αιμάτωση.

Η διαδικασία περιλαμβάνει τη χορήγηση bolus υπέρτονου διαλύματος χλωριούχου νατρίου μέσω κατάλληλης κεντρικής φλεβικής πρόσβασης, κατά τη διάρκεια σύντομης παύσης της αναπνοής. Η διαφορά στην ηλεκτρική αγωγιμότητα επιτρέπει στο σύστημα να αξιολογήσει την κατανομή της πνευμονικής αιμάτωσης.

Τα αποτελέσματα περιλαμβάνουν:

• Pulmonary Perfusion Map – Χάρτης πνευμονικής αιμάτωσης: Απεικόνιση της περιφερειακής κατανομής της αιμάτωσης.
• Perfusion Distribution Ratios – Δείκτες κατανομής αιμάτωσης: Περιφερειακές μετρήσεις σε προκαθορισμένες περιοχές ενδιαφέροντος.
• V/Q Coupling Map – Χάρτης σύζευξης αερισμού–αιμάτωσης: Συνδυασμένη απεικόνιση της κατανομής αερισμού και αιμάτωσης.
• Processed Perfusion Video – Επεξεργασμένο βίντεο αιμάτωσης: Οπτικοποίηση των μεταβολών της εμπέδησης που καταγράφονται κατά τη διαδικασία.
• Data Export – Εξαγωγή δεδομένων: Αποθήκευση και εξαγωγή των αποτελεσμάτων για ανασκόπηση και τεκμηρίωση.

Ο χάρτης σύζευξης αερισμού–αιμάτωσης βοηθά στη διάκριση περιοχών με διαφορετική σχέση αερισμού και αιμάτωσης, παρέχοντας πρόσθετες πληροφορίες για την αξιολόγηση περιφερειακών ανισορροπιών.

Η διαδικασία απαιτεί κατάλληλα εκπαιδευμένο επαγγελματία υγείας και τα αποτελέσματα πρέπει να ερμηνεύονται σε συνδυασμό με την κλινική εικόνα και άλλες σχετικές εξετάσεις. Το εργαλείο δεν ενδείκνυται για νεογνικούς και παιδιατρικούς ασθενείς.

Trends Screen – Οθόνη διαχρονικής παρακολούθησης

Η οθόνη Trends παρέχει γραφική και αριθμητική απεικόνιση των καταγεγραμμένων παραμέτρων στον χρόνο.

Υποστηρίζει:

• Την ανασκόπηση μεταβολών στην κατανομή του αερισμού
• Τη σύγκριση επιλεγμένων χρονικών σημείων
• Την αξιολόγηση μεταβολών στην αναπνευστική μηχανική
• Την ανασκόπηση καταγεγραμμένων κλινικών συμβάντων
• Τη διερεύνηση της ανταπόκρισης σε παρεμβάσεις μηχανικού αερισμού
• Την αναδρομική ανάλυση διαθέσιμων δεδομένων για διάστημα έως 48 ωρών

Η λειτουργία αυτή βοηθά στην αξιολόγηση των μεμονωμένων μετρήσεων μέσα στο χρονικό τους πλαίσιο και στη διερεύνηση της εξέλιξης των αναπνευστικών παραμέτρων κατά τη διάρκεια της παρακολούθησης.

Export Center – Αποθήκευση και εξαγωγή δεδομένων

Το ENLIGHT 2100 διαθέτει Export Center για την πρόσβαση και την εξαγωγή καταγεγραμμένων πληροφοριών.

Ανάλογα με τη λειτουργία και τον τύπο δεδομένων, το σύστημα υποστηρίζει την αποθήκευση και εξαγωγή αναφορών, εικόνων, βίντεο και αριθμητικών δεδομένων, συμπεριλαμβανομένων αρχείων CSV.

Οι δυνατότητες αυτές διευκολύνουν την τεκμηρίωση, την αναδρομική αξιολόγηση και τη σύγκριση των καταγεγραμμένων αναπνευστικών δεδομένων.

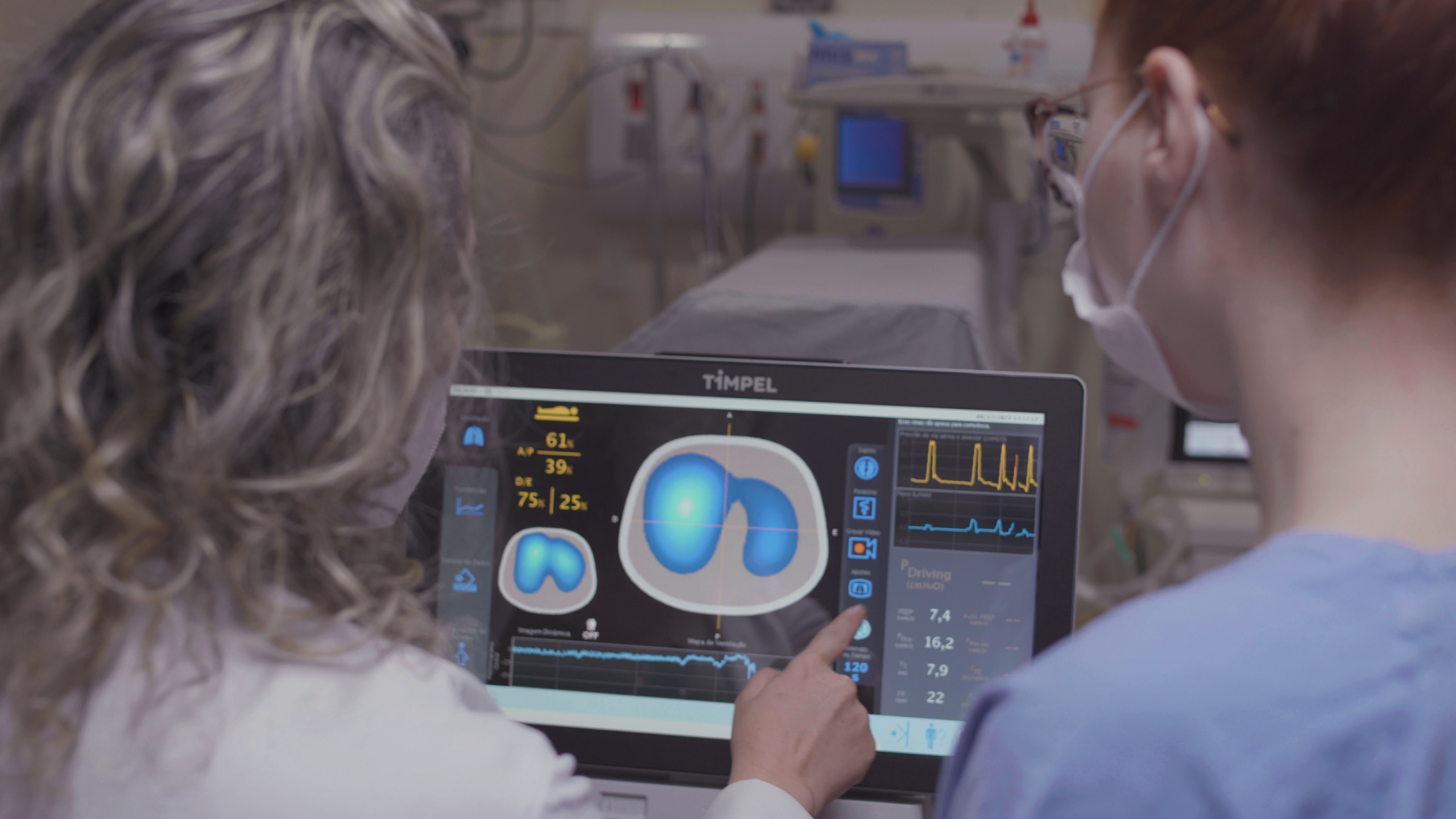

Πρακτική εφαρμογή σε περιβάλλοντα εντατικής θεραπείας

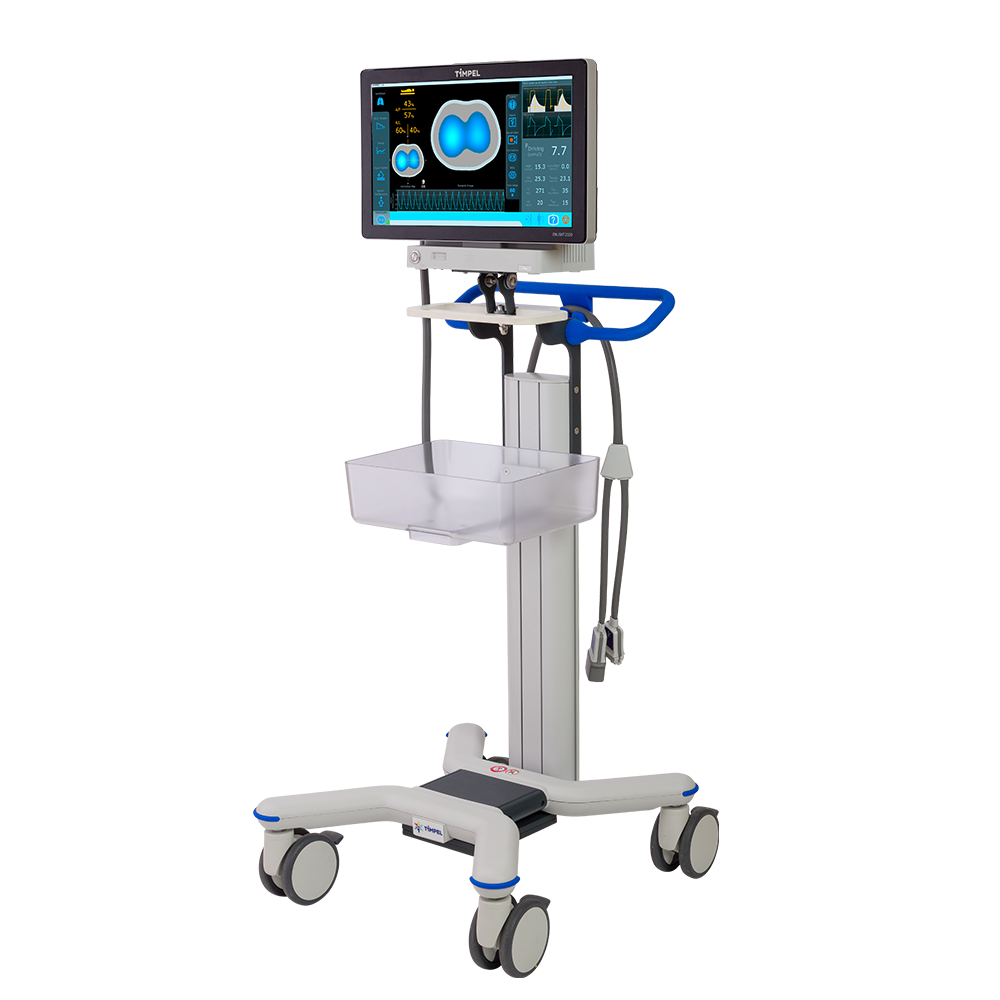

Σχεδιασμένο για χρήση δίπλα στον ασθενή

Το ENLIGHT 2100 έχει σχεδιαστεί για χρήση κοντά στον ασθενή, μεταφέροντας την περιφερειακή απεικόνιση των πνευμόνων και την αναπνευστική ανάλυση στο σημείο παροχής της φροντίδας.

Στα βασικά χαρακτηριστικά σχεδιασμού περιλαμβάνονται:

• Έγχρωμη οθόνη αφής υψηλής ευκρίνειας
• Ενσωματωμένο σύστημα ηλεκτροδίων
• Ειδικός αισθητήρας ροής
• Διαμόρφωση με τροχήλατη βάση
• Εσωτερική επαναφορτιζόμενη μπαταρία με εφεδρική λειτουργία περίπου 30 λεπτών
• Ζώνες για διαφορετικά μεγέθη ασθενών
• Δυνατότητες καταγραφής και εξαγωγής δεδομένων

Το σύστημα μπορεί να χρησιμοποιηθεί σε νοσοκομειακό περιβάλλον για ενήλικες, παιδιά και νεογνά που λαμβάνουν ελεγχόμενο ή υποβοηθούμενο μηχανικό αερισμό, με την επιφύλαξη των σχετικών οδηγιών και αντενδείξεων.

Σχεδιασμός ζώνης ηλεκτροδίων

Οι ζώνες ηλεκτροδίων έχουν σχεδιαστεί ώστε να εξασφαλίζουν την απαιτούμενη ηλεκτρική επαφή για τις μετρήσεις EIT, διατηρώντας παράλληλα λεπτό και εύκαμπτο προφίλ.

Οι ζώνες ενηλίκων και παιδιατρικών ασθενών διαθέτουν ενσωματωμένα ηλεκτρόδια και μπορούν να χρησιμοποιηθούν με το κάλυμμα Addere, το οποίο περιλαμβάνει ενσωματωμένη αγώγιμη γέλη για την επαφή με το δέρμα, χωρίς να απαιτούνται πρόσθετα μέσα επαφής.

Η νεογνική ζώνη είναι ειδικά σχεδιασμένη για νεογνά και διαθέτει δικό της ενσωματωμένο στρώμα αγώγιμης γέλης.

Η επιλογή της κατάλληλης ζώνης γίνεται με βάση τις διαστάσεις του θώρακα του ασθενούς. Η σωστή τοποθέτηση, το κατάλληλο μέγεθος και η ποιότητα του σήματος είναι καθοριστικής σημασίας για την αξιοπιστία των μετρήσεων.

Σύμφωνα με τις οδηγίες του κατασκευαστή, το κάλυμμα Addere για ενήλικες και παιδιά προορίζεται για χρήση έως 48 ώρες, ενώ η νεογνική ζώνη έχει μέγιστο χρόνο χρήσης 24 ώρες.

Κάλυψη διαφορετικών ομάδων ασθενών

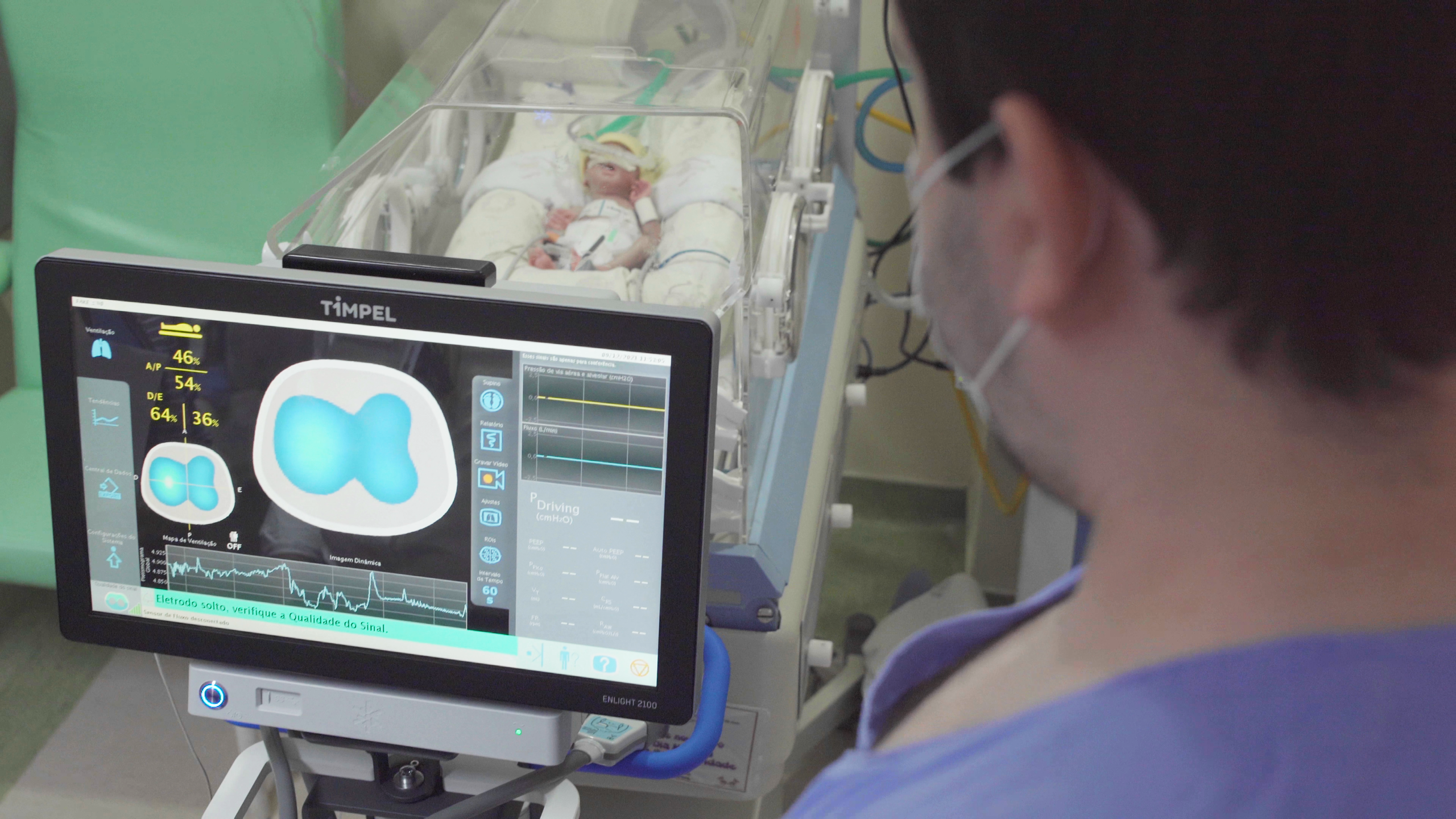

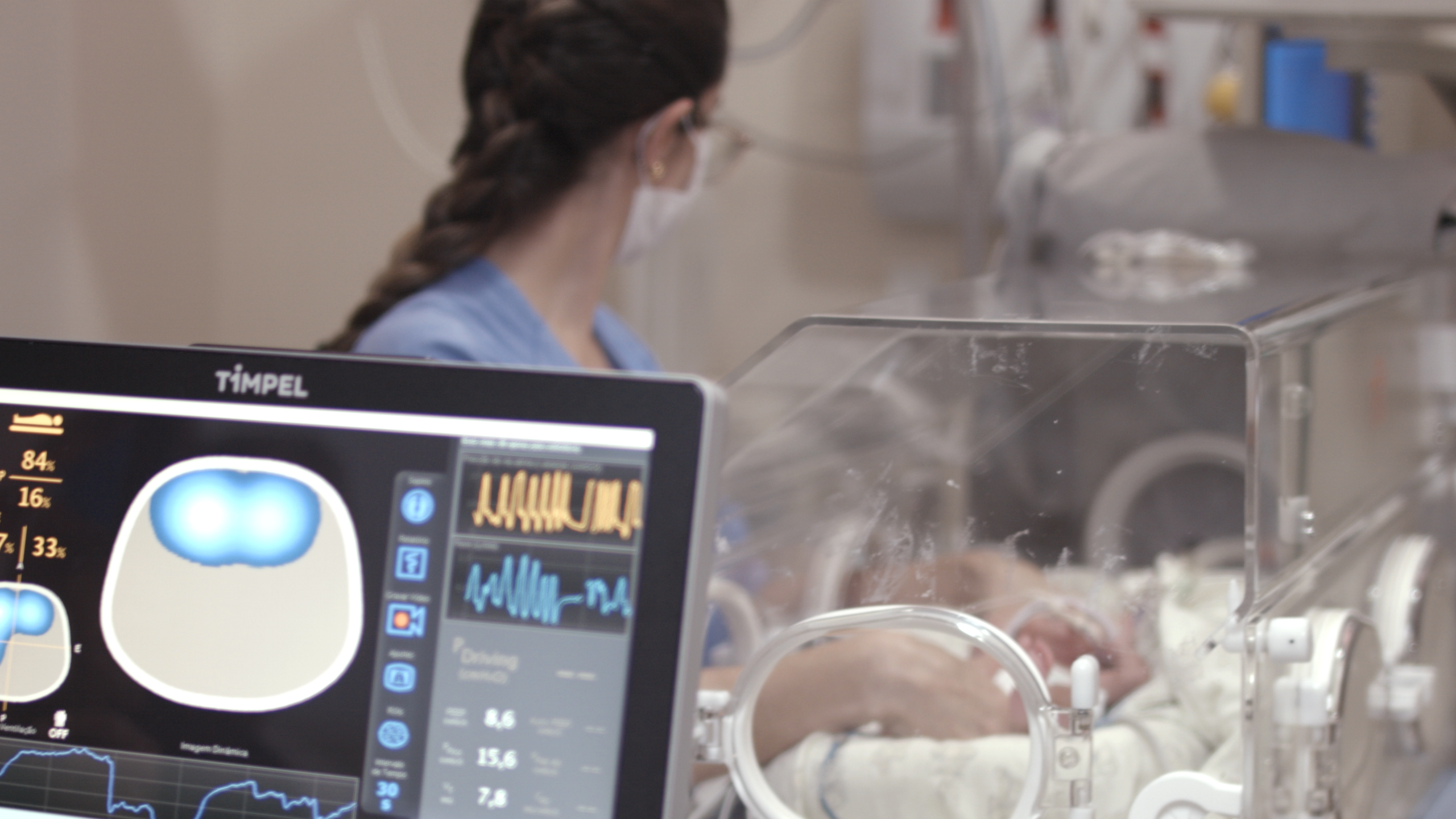

Το ENLIGHT 2100 υποστηρίζει την παρακολούθηση ενηλίκων, παιδιών και νεογνών, με τη χρήση ειδικά σχεδιασμένων ζωνών.

Στην τεκμηρίωση του προϊόντος αναφέρεται εύρος περιμέτρου θώρακα περίπου 21,5–134 cm για το σύνολο των διαθέσιμων μεγεθών ζωνών, με επιμέρους διαμορφώσεις εφαρμογής που περιγράφονται από τον κατασκευαστή.

Το εύρος αυτό επιτρέπει την εφαρμογή του συστήματος σε ασθενείς διαφορετικών σωματικών διαστάσεων, εντός των προβλεπόμενων ορίων χρήσης.

Ωστόσο, το V/Q Tool έχει ειδικούς περιορισμούς ως προς τον πληθυσμό εφαρμογής και δεν πρέπει να χρησιμοποιείται σε νεογνικούς ή παιδιατρικούς ασθενείς.

Τεχνικά χαρακτηριστικά

Τα τεχνικά χαρακτηριστικά βασίζονται στην τεκμηρίωση του ENLIGHT 2100 που έχει δοθεί. Οι τελικές προδιαγραφές, τα διαθέσιμα παρελκόμενα και οι λειτουργίες πρέπει να επιβεβαιωθούν για τη συγκεκριμένη διαμόρφωση που διαθέτει η SANTAIR.

Γιατί ENLIGHT 2100;

Μια πιο ολοκληρωμένη εικόνα της αναπνευστικής λειτουργίας

Το ENLIGHT 2100 συνδυάζει την περιφερειακή απεικόνιση των πνευμόνων, την αξιολόγηση της αναπνευστικής μηχανικής και εξειδικευμένα εργαλεία ανάλυσης σε ένα ενιαίο σύστημα δίπλα στον ασθενή.

Τα βασικά του πλεονεκτήματα συνοψίζονται στα εξής:

• Περιφερειακή απεικόνιση: Δυνατότητα παρατήρησης της κατανομής του αερισμού στους πνεύμονες σε πραγματικό χρόνο.
• Υψηλή χρονική ανάλυση: Καταγραφή δυναμικών μεταβολών με 50 καρέ ανά δευτερόλεπτο.
• Εξατομικευμένη αξιολόγηση: Διερεύνηση διαφορών μεταξύ των πνευμονικών περιοχών και αξιολόγηση της ανταπόκρισης στις παρεμβάσεις μηχανικού αερισμού.
• Αξιολόγηση PEEP: Περιφερειακή εκτίμηση της σύμπτωσης, της υπερδιάτασης και της ενδοτικότητας κατά την τιτλοποίηση.
• Αξιολόγηση αλληλεπίδρασης ασθενούς–αναπνευστήρα: Αναγνώριση και ποσοτικοποίηση συγκεκριμένων ασυγχρονιών και φαινομένων breath stacking.
• Αξιολόγηση αερισμού–αιμάτωσης: Πρόσβαση σε περιφερειακά δεδομένα αιμάτωσης και αξιολόγηση της σύζευξης V/Q, με το αντίστοιχο εργαλείο.
• Διαχρονική παρακολούθηση: Ανάλυση καταγεγραμμένων δεδομένων και σύγκριση μεταβολών της αναπνευστικής λειτουργίας στον χρόνο.
• Συνδυασμός μετρήσεων: Παράλληλη αξιολόγηση εικόνων EIT, αναπνευστικών κυματομορφών και παραμέτρων από τον ειδικό αισθητήρα ροής.
• Ευρεία κάλυψη ασθενών: Διαθέσιμες ζώνες για ενήλικες, παιδιά και νεογνά.
• Τεχνολογία χωρίς ιοντίζουσα ακτινοβολία: Παρακολούθηση περιφερειακών μεταβολών στους πνεύμονες χωρίς χρήση ιοντίζουσας ακτινοβολίας.

Ο συνδυασμός αυτών των δυνατοτήτων προσφέρει στους επαγγελματίες υγείας μια πρόσθετη πηγή πληροφοριών για την αναπνευστική αξιολόγηση, συμβάλλοντας στην πληρέστερη κατανόηση της συμπεριφοράς των πνευμόνων δίπλα στον ασθενή.

ENLIGHT 2100: Υποστηρίζοντας την εξατομικευμένη μηχανική υποστήριξη της αναπνοής

Η μηχανική υποστήριξη της αναπνοής απαιτεί συνεχή αξιολόγηση της κατάστασης του ασθενούς και της ανταπόκρισής του στη θεραπεία. Οι συνολικές αναπνευστικές παράμετροι παραμένουν απαραίτητες, όμως η περιφερειακή πληροφόρηση μπορεί να προσφέρει μια επιπλέον διάσταση στην κατανόηση της συμπεριφοράς των πνευμόνων.

Το ENLIGHT 2100 καθιστά ορατά τα πρότυπα περιφερειακής κατανομής του αερισμού και παρέχει εργαλεία για την αξιολόγηση επιμέρους παραμέτρων της πνευμονικής αιμάτωσης, της αναπνευστικής μηχανικής και της αλληλεπίδρασης ασθενούς–αναπνευστήρα.

Συνδυάζοντας αυτές τις συμπληρωματικές πληροφορίες, υποστηρίζει τους επαγγελματίες υγείας στην αξιολόγηση στρατηγικών μηχανικού αερισμού, στη διερεύνηση μεταβολών της πνευμονικής λειτουργίας και στην εκτίμηση της ανταπόκρισης στις κλινικές παρεμβάσεις.

ENLIGHT 2100 της TIMPEL — Περιφερειακή απεικόνιση των πνευμόνων για πιο τεκμηριωμένη αξιολόγηση του μηχανικού αερισμού.

Σημαντικές πληροφορίες

Το ENLIGHT 2100 προορίζεται να υποστηρίζει την αξιολόγηση του πνευμονικού αερισμού και, όπου εφαρμόζεται, της πνευμονικής αιμάτωσης από κατάλληλα εκπαιδευμένους επαγγελματίες υγείας. Παρέχει συμπληρωματικές πληροφορίες, δεν ελέγχει τον μηχανικό αναπνευστήρα και δεν υποκαθιστά τη συμβατική παρακολούθηση των αναπνευστικών παραμέτρων ή τους συναγερμούς του αναπνευστήρα και του μόνιτορ.

Οι κλινικές αποφάσεις δεν πρέπει να βασίζονται αποκλειστικά στις πληροφορίες που παρέχει η συσκευή. Τα αποτελέσματα πρέπει να ερμηνεύονται σε συνδυασμό με την κλινική εικόνα του ασθενούς και τις υπόλοιπες σχετικές αξιολογήσεις.

Η συσκευή δεν πρέπει να χρησιμοποιείται σε ασθενείς με εμφυτευμένες ηλεκτρονικές συσκευές, όπως βηματοδότες, εμφυτεύσιμους απινιδωτές και νευροδιεγέρτες, ούτε σε εγκύους ή θηλάζουσες ασθενείς. Η ηλεκτροδιακή ζώνη και το ηλεκτρόδιο αναφοράς δεν πρέπει να τοποθετούνται σε τραυματισμένο δέρμα ή σε περιοχές με κίνδυνο λοίμωξης. Ισχύουν επίσης πρόσθετες προειδοποιήσεις, προφυλάξεις και περιορισμοί για συγκεκριμένα εργαλεία.

Για το σύνολο των ενδείξεων, των αντενδείξεων, των προειδοποιήσεων ασφαλείας και των απαιτήσεων λειτουργίας, πρέπει να ακολουθούνται οι ισχύουσες οδηγίες χρήσης του κατασκευαστή.
